商品の詳細:
お支払配送条件:
|
| ガスケット材料: | NBR/HNBR/EPDM/Viton A/Viton G/FPM | 板材: | AISI 304/AISI 316/Titanium/TiPa/Nickel/SMO254/Alloy 904L |
|---|---|---|---|

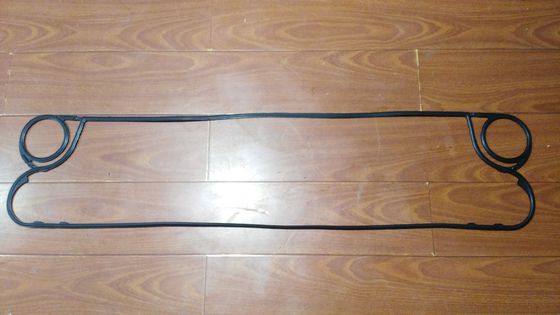

| ガスケットの中心のサイズ: | 870*122mm | ガスケットの形のサイズ: | 964.4*215.9mm |
| ガスケットの厚さ: | 4.4mm | 移転地域: | 0.18㎡ |
| ガスケットの穴径: | 65mm | 最高温度: | 220 ℃ |
| 最高圧力: | 25bar | 版の形のサイズ: | 978*232mm |
| ハイライト: | M6Mの熱交換器のガスケット,ニッケル版の熱交換器のガスケット |
||
特別なモデル化学工業のwidegapは波形の版の熱交換器Fischer E-18を運ぶ
E18版の熱交換器の紹介
E18版の熱交換器は食品工業のためにとりわけ開発され、最大限に活用される。異なったシステムのvのery広い範囲は提供することができる。0.05の㎡からの1.5㎡および効率500mまで³ /hrへの版の表面は利用できる。

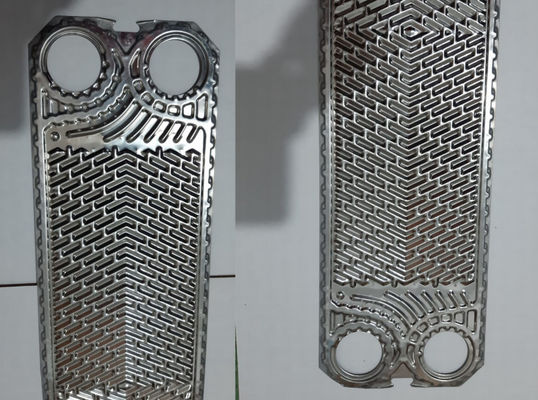

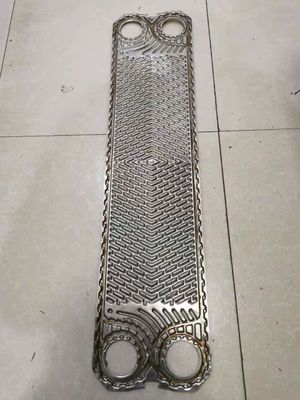

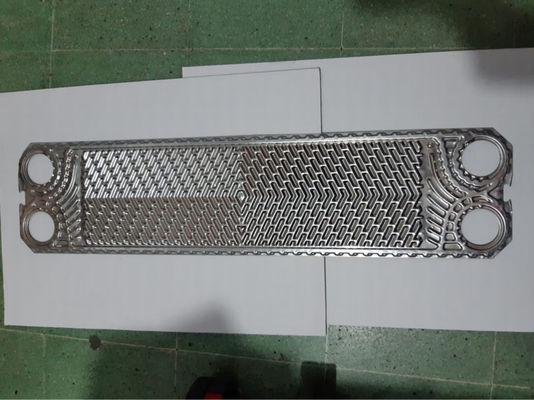

E18版の熱交換器のガスケットおよび版変数
| ゴム製 タイプ | NBR | EPDM | VITON/FKM | HNBR |
| 適用温度 | -20°C- +130°C | -50°C-+150°C | -30°C-+251°C | -15°C- +160°C |
| 流動媒体 |
水 海水 鉱油 ナトリウム・ブライン |
熱湯 蒸気 酸 アルカリ |
高温抵抗 強いオキシダント オイル 酸およびアルカリ |
高温鉱油および水 |
| 特徴 | 取り替えること従来のガスケット、高圧、高温、長い生命より容易、漏らされるべきではない | |||
| 版の材料 | 適された液体の種類 | |
| ステンレス鋼（SUS304,316等） | 純粋な水、正常な水、鉱油等 | |
| チタニウム、チタニウムpd | 海水、塩水、天然水等 | |
| 20Cr、18Ni 6Mo （254SMO） | 希薄な硫酸、有機性水解決等 | |
| NI | 高温および集中の腐食性ソーダ | |
| Hastelloyの合金（C276、D205、B2G） | 集中された硫酸、塩酸、リン酸 | |
| 版の厚さ | 0.5mm/0.6mm/0.7mm/0.8mm/0.9mm/1.0mm | |
| 版の形のサイズ | 978*232mm | |
| 版の中心のサイズ | 870*122mm | |
| 移転地域 | 0.18㎡ | |
| 角度の穴径 | Φ65 | |
| ガスケットの厚さ | 4.4mm | |
| 働き圧力 | <> | |
| 版のΘ | 低いΘおよび高いΘ | |
| 版の穴 | 4つの穴が付いているチャネル版、穴のないエンドプレート |
|
E18版の熱交換器の利点
| コンパクト デザイン | 高い熱効率 |
| クリーニングおよび維持のために取りはずし可能 | 必要であれば加えた付加的な熱伝達の版を持つことができる |
| 衛生学および産業適用のために適した | 蒸気との使用のために適した |
| 食糧安全な材料 | システム適応可能なCIP |
| 簡単なクリーニング | 良質品 |
| 低い維持費 | 長い耐用年数 |
| 非常に効果的な流れ関係のためのプロフィールの変化 | 蒸気の凝縮のための特別な版 |
| 有利な価格性能比の比率 | 友好的なサービス |
| 高い使用上の安全 | 小型であること |
| 高い有効性 | 広範囲の適用可能性 |
| 食糧防止材料 | CIPできる |
| 容易なクリーニング | オーストリアの良質プロダクト |
| 低い維持費 | 長い寿命 |
| 利用できるさまざまなプロフィール | ガスケットの異なった技術 |
| 0.05㎡からの1.5㎡への版の表面 | 効率500mまで³ /hr |
| 蒸気のコンデンサーのための特別な版 |
E18版の熱交換器を取付ける方法場合の維持か。
圧力プレートからの1つの接続解除の管機構
•圧力プレートからの接続解除の管機構
熱交換器の版を取ること
•右回り対ナット（12a）を取除きなさい
•引張りのボルト（12）のためのすべてのナットを斜めにlosen
•引張りのボルト（1）から引張りのボルト（12）のためのナットのねじを抜きなさい
•タイ・バー（13）のための洗濯機を取除きなさい
•引張りのボルトを（1）取除きなさい
•版のパックからの押しの圧力プレート（10）
•最初熱交換器の版本当は20 - 30 longitudalのcm --を振りなさい
方向[1]
•角度の下で版をの横に振りなさい
30 - 45° [2]
•フレームを離れて版を取りなさい
•版によって版を同じように取除きなさい
•-観察しの後で…版の順序そして表面位置をあるなるきれいになる
取付けられている同じ方法
熱交換器の版の2クリーニング
•適した洗剤についての適した洗剤（攻撃のガスケット、または、版はならない）情報の各版を熱交換器の製造業者から得ることができる洗いなさい
•柔らかいブラシが付いているきれいな版
•交換されないべきガスケット:
- クリーニングの解決で版の浸ることを避けなさい
•交換されるべきガスケット:
- 熱いクリーニングの解決（およそ100°C）で版を浸しなさい
•スケーリングの厚い層:
- 熱いクリーニングの解決（およそ100°C）で版を浸しなさい
使用してはいけない:
- 鋼鉄ブラシ
- 鋼鉄スクレーパーまたは類似した
3組立て直す
•きれいにされた版を再度再び取り付けなさい
観察しなさい
- 各版の元の順序そして位置（数および版の整理のデッサンによって）
- 取付けられ、よい順序でガスケット
•適当な個々の版（以下側面挿入30 - 40°inclination）
•版のplackへの押しの圧力プレート（10）
•側面スロットの引張りのボルト（1）背部を再挿入しなさい
•引張りのボルトへの引張りのボルト（13）のための適合の洗濯機（1）
•引張りのボルト（12）のためのナットが付いている版のパックを引張りなさい
- 均一に
- 斜めに
- 圧力プレート（10）とフレームの版（4）間の平行を観察しなさい
•名札のtesnioning限界を観察しなさい
•避けなさい:
- overtensioning （名札の最少引張りの限界の下で）
- （上で最高引張るほんのわずか。名札の引張りの限界）
•固定しなさい土台によって引張りのボルト（12）のためのナットをナット（12a）
•管機構を再度接続しなさい
•セクション6によって熱交換器を始めなさい
