商品の詳細:
お支払配送条件:
|
| モデル: | LX595/LX515/LX50 | 名前: | 版の熱交換器のガスケット |
|---|---|---|---|
| 操作圧力: | 3.0最高MPaG。 | 板材: | ステンレス鋼、チタニウム、高いニッケル合金、ニッケルおよび他 |
| ガスケット材料: | NBR、EPDM、FPM、NBRHT、VITON | 表面積: | 0.83の㎡ |
| 最高。流動度: | 800のmの³ /h | 関係Dia: | 200mm |
| フレーム寸法: | 1995*810mm | ||
| ハイライト: | プレート熱交換器ガスケット,貝および管の熱交換器のガスケット |
||

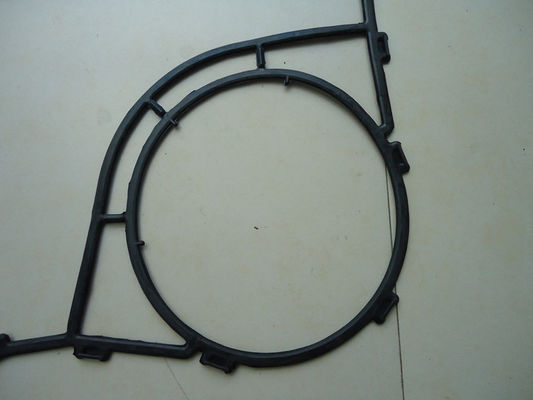

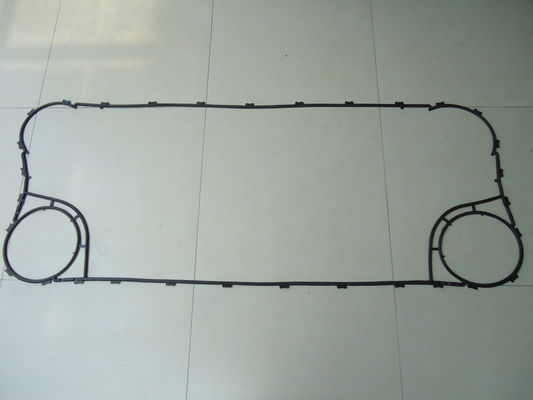

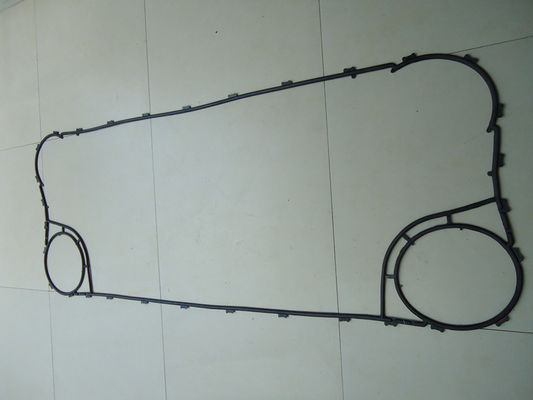

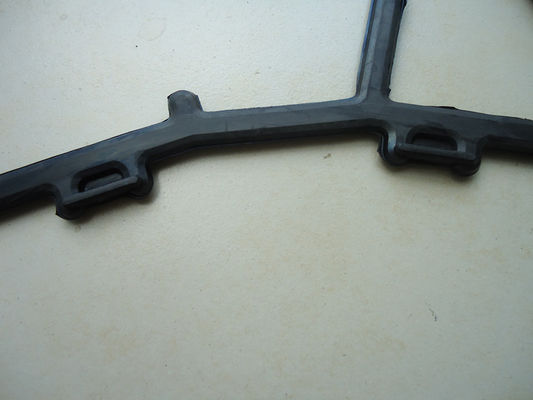

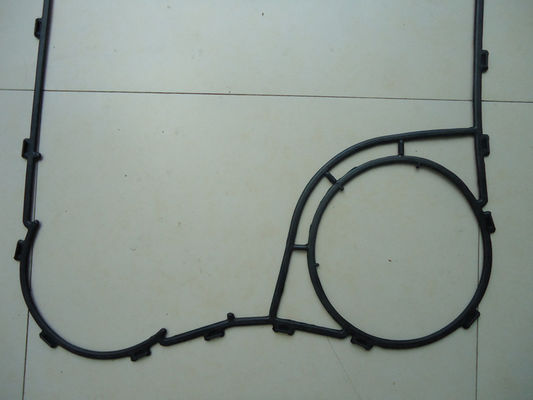

容器のためのHisaka LX595/LX515/LX50モデルGasketedの版の熱交換器の予備品
LX595/LX515モデル版の熱交換器の基本的な構造
熱伝達の版はステンレス鋼またはチタニウムのような防蝕金属の薄いシートを押すことによってなされたり、そしてシールのガスケットとのそれらをおよびガイド棒のそれらを積むために砂を掛けるために置く。、版は固定わくと移動可能なフレームの間でボルトによってきつく締められる。ここでは、液体が流れるようにする熱伝達の版間にある特定のギャップがある。液体の入口および出口は固定わくか移動可能なフレームにある。
LX595/LX515モデル ガスケットの指定
| 表面積 | 0.83の㎡ |
| 最高。流動度 | 800のmの³ /h |
| 関係の直径 | 200mm |
| フレーム次元 | 1995*810mm |
PHEのガスケット変数
版の熱交換器で使用されるガスケットはさまざまな液体の質および温度/圧力状態の耐久性がなければならない。M&Cはいろいろ適用を支えるために次のガスケット材料を準備した。
| ガスケット材料 | 温度較差（℃） | 硬度 | 利用できる媒体 |
| NBR | -20から110 | -75+/-3 | 水、オイル、酸等 |
| EPDM | -30から150 | 80+/-5 | 蒸気、アンモナル、酸等 |
| NBR-HT | -30から160 | 85+/-5 | 鉱油の、熱オイル |
| EPDM-HT | -30から180 | 85+/-5 | 高温水 |
| TFEP | -20から180 | 80+/-5 | 酸、グリコール、塩化物 |
| FPM | -55から220 | 80+/-5 | 酸、グリコール、塩化物 |
PHEのアプリケーション領域/機会
| 化学薬品 | Cousticのソーダ、肥料、石油化学製品、石油精製所、オイル及び脂肪質、薬剤、硫酸の冷却 |
| 食糧 | ミルク、ビール、清涼飲料、ソース、ワイン、スキッドは滅菌装置を取付けた |
| HVAC | 空気調節、上の給湯器 |
| 製鉄所 | 高炉、連続鋳造、めっきする及び電流を通すC.O.G送風furmaceの冷却 |
| 金属 | 、めっき、塗る陽極酸化癒やす |
| パルプ及びペーパー | 黒液、白いアルコール飲料、ダイジェスター、熱回復 |
| 織物 | 化学繊維、染まる回転 |
| 中央冷却 | 海水、河川水、動力火車、廃熱発電、海兵隊員および多くの他。 |
版の熱交換器の特徴
熱伝達の版
各熱伝達の版はさまざまなパターンに強さおよび熱伝達区域を高めるために波形を付けられる。なお、波形は高い乱れを作成し、それにより高熱の移動係数を達成する。版は各コーナーで通路を与えられる。各版は周辺溝で合うガスケットによって堅密封される。
流路
版は版およびB版に分けられ、道はこれらの版の間で形作られる。互い違いのそして他の液体の反対の方向の高温流量。こうして熱の高く有効な移動はこれらの版を通して達成される。
逆転させたとき版はB版になる。そのように1つのタイプだけの版ほとんどのモデルのために版およびB版として使用することができる。
容易な維持
版の熱交換器は点検および維持のためにきつく締まるボルトおよびナットをゆるめることによって容易に開けることができる。単位のアセンブリそして開始はまた容易に行われる。
より少ない設置スペース
軽量および密集した構造は1/4に設置スペースおよびそれぞれ貝及び管の熱交換器の1/3に重量を救う。さらに、より少ないliquidholdが付いている軽量および薄い熱する版は設置仕事を促進する。版の熱交換器は仕事を配管しないでクリーニングのために貝及び管熱は管束を送り出すための付加的なスペースを必要とするが分解することができる。
