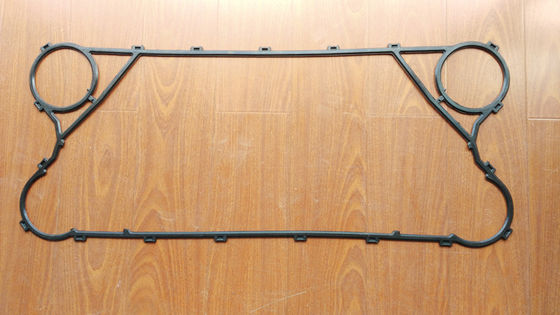

造船業のためのHisakaの板形熱交換器のガスケットLX10

Hisakaの板形熱交換器AUX.F.W。造船業のためのクーラーLX195/LX135/LX10A/LX10

LX195/LX135モデル版の熱交換器の基本的な構造

熱伝達の版はステンレス鋼またはチタニウムのような防蝕金属の薄いシートを押すことによってなされたり、そしてシールのガスケットとのそれらをおよびガイド棒のそれらを積むために砂を掛けるために置く。、版は固定わくと移動可能なフレームの間でボルトによってきつく締められる。ここでは、液体が流れるようにする熱伝達の版間にある特定のギャップがある。液体の入口および出口は固定わくか移動可能なフレームにある。

LX195/LX135モデル版の熱交換器の指定

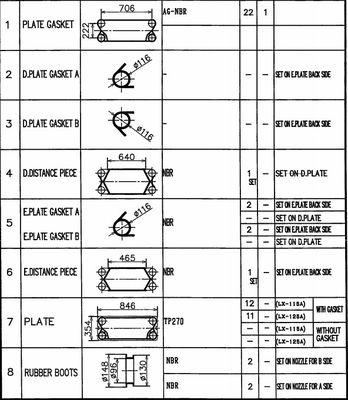

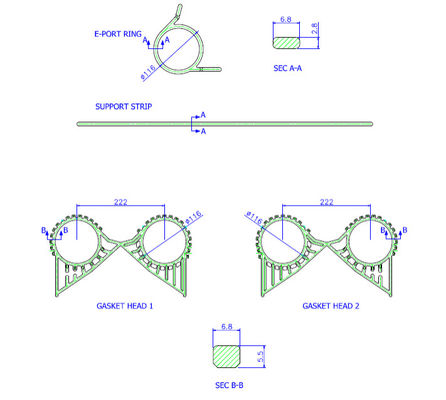

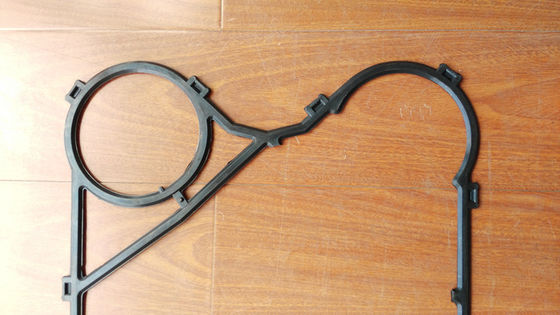

LX195/LX135版の熱交換器のガスケット映像



PHEのガスケット変数

版の熱交換器で使用されるガスケットはさまざまな液体の質および温度/圧力状態の耐久性がなければならない。M&Cはいろいろ適用を支えるために次のガスケット材料を準備した。



PHEの版変数

版はさまざまなパターンから特に各単位のための最適区域そして費用効果が大きい熱交換器を達成するために選ばれる。これらの版は3タイプに、Hのタイプ、Lタイプ、組合せのタイプ分類することができる。

PHEのアプリケーション領域/機会



版の熱交換器の特徴

熱伝達の版

各熱伝達の版はさまざまなパターンに強さおよび熱伝達区域を高めるために波形を付けられる。なお、波形は高い乱れを作成し、それにより高熱の移動係数を達成する。版は各コーナーで通路を与えられる。各版は周辺溝で合うガスケットによって堅密封される。


流路

版は版およびB版に分けられ、道はこれらの版の間で形作られる。互い違いのそして他の液体の反対の方向の高温流量。こうして熱の高く有効な移動はこれらの版を通して達成される。

逆転させたとき版はB版になる。そのように1つのタイプだけの版ほとんどのモデルのために版およびB版として使用することができる。


容易な維持

版の熱交換器は点検および維持のためにきつく締まるボルトおよびナットをゆるめることによって容易に開けることができる。単位のアセンブリそして開始はまた容易に行われる。

より少ない設置スペース

軽量および密集した構造は1/4に設置スペースおよびそれぞれ貝及び管の熱交換器の1/3に重量を救う。さらに、より少ないliquidholdが付いている軽量および薄い熱する版は設置仕事を促進する。

版の熱交換器は仕事を配管しないでクリーニングのために貝及び管熱は管束を送り出すための付加的なスペースを必要とするが分解することができる。


版の熱交換器の利点

1. 熱伝達率は約2倍の高いこと貝及び管の熱交換器の。凝縮の表面は常にしっかり止められ、凝縮物がすぐに流出するので熱伝達率は改善される。

2. 慣習的な板形熱交換器よりより少ない蒸気圧の低下を大いに達成するためには、版の特徴の特別な配慮は貢献で取られる。

3. 冷水の消費は熱交換器の半分についてある。

4. ガスケットの使用は選択式に使用され、広い分野に適用を拡大する。

5. 増加または版の数を減らすことによるcondesing容量の容易な変更。

6. 同じ側面の入口および出口の関係のために、LX195/LX135タイプは分縮器に総コンデンサーまただけでなく、加えることができる。

版の熱交換器映像

M&C Heat Parts Companyの企業収益

M&C熱部品Co.、株式会社はウーシー、江蘇で創設される。M&Cは設計し、製造の良質の熱伝達装置を専門にする。製品の範囲は版及びガスケット、版の熱交換器、gasketed熱交換器およびろう付けされた熱交換器から成り立つ。従って、世界的の少数の生産者の1つが、M&C異なった企業および事実上すべての適用のための最適熱力学の設計の解決を提供するように。

M&Cはあなたの選択にワンストップ付属品サービス、multupleブランド及び多数のモデル代わりを与える。私達は版の熱交換器のあなたの条件をすべて満たし、あなたの機械を私達の豊富な貯蔵および速い応答によってcontunously走らせ続ける。

さらにプロダクトが良い状態で受け取ったまで、完成品のパッケージに購入している私達に材料からの厳密な品質管理および売り上げ後のサービスシステムが、ある。私達のプロダクトはずっとさまざまな分野で広く利用されている世界中。

他のモデルが推薦するガスケット及びM&Cの版の熱交換器の版

Sondex/Danfoss - S4A、S7、S20、S21、S22、S41、S43、S47、S65、S81、S86、S100、S120、S130、SFD7、SFD13、SW19等;

APV/SPX -H17、N25、N35、A055、A085、J060、J092、J107、M92、M107、K55、K71、B110、B134、P105、P190、SR1、SR2、TR9GN、TR9AL等;

Tranter/Swep - GX12、GL13、GC26、GC51、GX26、GX51、GX42、GX64、GX85、GX91、GX140、GX145等;

API/Schmidt -シグマ7のシグマ9のシグマ13のシグマ26のシグマ27のシグマ36のシグマ66のシグマ106のシグマ229のシグマ星45のシグマ星90等;

Vicarb - V4、V13、V20、V28、V45、V60、V100、V110、V130等;

Hisaka - EX11、EX15、EX15、LX026、LX195、LX395、LX595、RX135、RX395、RX595、UX115、UX225、UX395、UX495、UX815、UX995等;

GEA - VT04、VT10、VT20、VT40、VT80、VT405、VT805、VT1306、NT50M、NT50X、NT100S、NT150S、NT150L、NT250M、NT250L等;

Funke - FP04、FP05、FP14、FP16、FP08、FP22、FP31、FP40、FP41、FP70、FP100、FP120等;

Thermowave - TL200SS/PP、TL250SS/PP、TL400SS/PP。TL650SS/PP等;

DHP - DX143、DX146、DX20V、DX20DL、DX20DM、DX30S、DX36M等;

LHE - HT101、HT102、HT104、HT151、HT152、HT202、HT232、HT233等;
