高いニッケル合金のチタニウムGX51版の熱交換器の版およびゴム製 シール

Tranter GX51の良質冷水装置への水のためのチタニウムの版の熱交換器の版



熱交換器の紹介をめっきしなさい



版の熱交換器は20年代に最初に作り出され、その後ずっと多数のセクターで広く利用されている。

版交換体は1つ他の上の液体のための一連のチャネルの形成がそのの間で流れるようにするために置かれる一連の平行版から成っている。

2つの隣接した版間のスペースは流量チャネルを形作る。

版のコーナーの入口および出口の穴は交換体の予備チャンネルを通して版が熱い液体が付いている1つの側面および風邪との他の接触に常にあるように熱く、冷たい液体を可能にする。

版のサイズは少数の平方センチメートルから（100mm * 300mmの側面） 2か3平方メートルまで及ぶことができる（1000mm * 2500mmの側面）。単一交換体の版の数はちょうど10から数百まで及び、たくさんの平方メートルまでそう表面交換体区域に達する。

通常、これらの版は乱れ、熱交換体の表面を高め、交換体に機械剛性率を提供するために波形を付けられる。波形は0.3mmから1mmの厚さの薄板金の冷たい鍛造材によって達成される。

版のための最も頻繁に使用された材料はステンレス鋼（AISI 304、316）、チタニウムおよびアルミニウムである。

版力の波形2つの隣接した版bの間でスペースを置く曲がった道の液体1から5ミリメートルから。



GX51モデル版の熱交換器の指定




表面積	0.51㎡
版のΘの角度	85 ° 115の°
関係の直径	145のmm
版は厚さを波形を付ける	3.25 mm
版の中心のLength*の幅	1143 * 300のmm
版の形Length*Width	1354 * 507のmm



GX51版の熱交換器の技術情報





標準的な関係次元	DN150
ボルトをきつく締めること	M39
長いきつく締まるボルト（TL）のNO	4
短いきつく締まるボルト（TS）のNO	4
カバー厚さ	50のmm
指導棒の重量	11 kg/m
補強された指導棒の重量	17 kg/m
ボルトをきつく締めることの重量	8.1 kg/m
次元	3.8*n mm
C次元	LG+56 mm
F次元	LG+6 mm
重量plate+gasket （W） AISI 304/316 0.5 mm                                          AISI 304/316 0.6 mm                                          チタニウム0.5 mm                                          チタニウム0.6 mm	2.55 kg  3.06 kg  1.57 kg  1.88 kg
重量フレーム	880+n*W kg



版の最高の	LT L	LG	C	F
48	500	600	656	606
60	750	600	656	606
88	750	1000	1056	1006
126	1050	1000	1056	1006
137	1050	1350	1406	1356
183	1350	1350	1406	1356
186	1350	1550	1606	1556
216	1650	1550	1606	1556
236	1650	1900年	1956年	1906年
273	1950年	1900年	1956年	1906年
285	1950年	2250	2306	2256
331	2250	2250	2306	2256
453	3000	3000	3056	3006
457	3000	-	-	-



LT 6.1 *nに基づいてL =長さの長いtightningボルト、+210のmm

LG = 6.1に基づいて長さの指導棒、* n +230のmm

版のn=数（LG>2340 mmは指導棒高さ+60mmを補強した;補強された指導棒はより多くの版のために寸法を測られない。）



GX51版の熱交換器のガスケット及び版映像

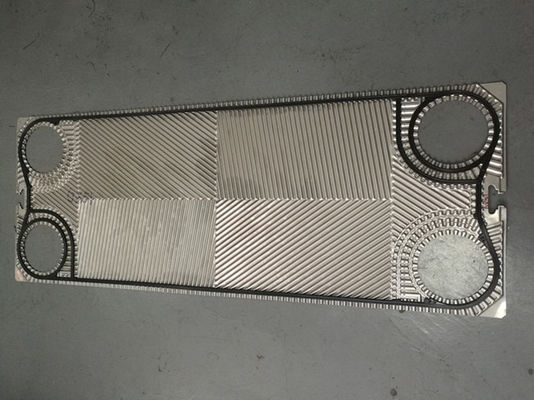

GX51 Ultraflexの版



版はヘリンボン パターンと利用でき6つのチャネルの組合せを達成することを可能にする激しいですか鈍角。



Ultraflexの設計は2つの版がし、あなたの適用のパフォーマンス パラメータに一致させる高低のΘの版の組の6つの組合せをtruned、回るように与える。





Ultraflexは熱伝達の効率のために回路設計第一次および二次非対称的な設計を、可能にする。





GX51ガスケットの選択



つけられたガスケット

M&Cの版のガスケットは優秀な性能を保証するspecilly形成されたエラストマーである。

多数のガスケット材料- NBR、EPDM、Vitonのネオプレン、Butyl.Hypalon、NBRおよび他をテフロン内部に閉じ込めた-は180℃の最高使用可能温度にあなたのプロセス状態に、一致させて利用できる。



クリップ式のガスケット

規則的なクリーニングが必要であるか、または積極的な液体がガスケットの生命を短くするところはどこでもM&Cをクリップ式のgluelessガスケット システムと考慮しなさい。独特な設計は容易で、速いクリップ式の取付けを確かに密封および簡単な取り外し可能にする。

クリップ式は産業およびFDAの評価NBRおよびEPDMで利用できる。これらの精密ガスケットは厳密な製造制御の下で形成され、長い生命および優秀な圧縮セットの抵抗のために過酸化物治る。





貝とのGX51版の熱交換器の利点および-管交換体



効率および経済が重大な要因のとき、なぜ重く、扱いにくい装置であなたの機関室をいっぱいにしなさいか。



M&Cからの版の熱交換器はサイズの約1/3だけおよび対等な性能の貝の管交換体の重量の1/6である。管交換体に投資することは適度なようであるかもしれなくてもこれに版の熱交換器より大いにぜいたくな生活の燃料サイクル費がある。



1つの理由は版の熱交換器の熱伝達の特性が3から5倍より高くであることである。別のものは1つの℃低い近い温度のアプローチである。

効率は完済する!



版の熱交換器は慣習的な貝および管交換体と比較される多くの利点がある

• より有効な50%まで
• より密集した90%まで
• 3-5の高の時のk価値
• 独特な乱流流れの設計
• 1つの℃低くより近い温度のアプローチ-
• ずっと必要とされるより少ない材料-エキゾチックな合金またはチタニウムのより少ない使用

熱交換器の利点をめっきしなさい

• 大いにより小さい足跡
• より軽い重量
• より容易な取付け
• 有効なクリーニングのための取り外し可能な熱交換器の表面
• より少ないエネルギー液体とのより速い暖房か冷却
• よりよい計量抵抗、より大きいreliablilityのための乱流流れ
• より少なく鋼鉄、より低い購入価格、より短い調達期間および比較的安価の配達



M&Cの現場使用



オンサイト・サービス:

• 版のパックの改修（開始を必要とされるとして交換体、圧力洗浄の版、視覚版の点検、ガスケットを点検することおよび取り替えることの最後含み、）
• 配達および積み込み
• 版のパック交換体
• 交換体の水上飛行機/ライン テスト
• トラブルシューティング

操作上の助け:

• 操作上問題および維持の訓練のAssustance
• 有効な予防の保守用プログラムの設計、テスト、開発および実施を用いる助け
• 工場に支えられる設計資源;設計、適用および材料を含んで

保証の保護:

• 新しい部品の1年;保証される技量およびlobor。



版の熱交換器映像





M&C Heat Parts Companyの企業収益



M&C熱部品Co.、株式会社はウーシー、江蘇で創設される。M&Cは設計し、製造の良質の熱伝達装置を専門にする。製品の範囲は版及びガスケット、版の熱交換器、gasketed熱交換器およびろう付けされた熱交換器から成り立つ。従って、世界的の少数の生産者の1つが、M&C異なった企業および事実上すべての適用のための最適熱力学の設計の解決を提供するように。

M&Cはあなたの選択にワンストップ付属品サービス、multupleブランド及び多数のモデル代わりを与える。私達は版の熱交換器のあなたの条件をすべて満たし、あなたの機械を私達の豊富な貯蔵および速い応答によってcontunously走らせ続ける。

さらにプロダクトが良い状態で受け取ったまで、完成品のパッケージに購入している私達に材料からの厳密な品質管理および売り上げ後のサービスシステムが、ある。私達のプロダクトはずっとさまざまな分野で広く利用されている世界中。







他のモデルが推薦するガスケット及びM&Cの版の熱交換器の版



Sondex/Danfoss - S4A、S7、S20、S21、S22、S41、S43、S47、S65、S81、S86、S100、S120、S130、SFD7、SFD13、SW19等;

APV/SPX -H17、N25、N35、A055、A085、J060、J092、J107、M92、M107、K55、K71、B110、B134、P105、P190、SR1、SR2、TR9GN、TR9AL等;

Tranter/Swep - GX12、GL13、GC26、GC51、GX26、GX51、GX42、GX64、GX85、GX91、GX140、GX145等;

API/Schmidt -シグマ7のシグマ9のシグマ13のシグマ26のシグマ27のシグマ36のシグマ66のシグマ106のシグマ229のシグマ星45のシグマ星90等;

Vicarb - V4、V13、V20、V28、V45、V60、V100、V110、V130等;

Hisaka - EX11、EX15、EX15、LX026、LX195、LX395、LX595、RX135、RX395、RX595、UX115、UX225、UX395、UX495、UX815、UX995等;

GEA - VT04、VT10、VT20、VT40、VT80、VT405、VT805、VT1306、NT50M、NT50X、NT100S、NT150S、NT150L、NT250M、NT250L等;

Funke - FP04、FP05、FP14、FP16、FP08、FP22、FP31、FP40、FP41、FP70、FP100、FP120等;

Thermowave - TL200SS/PP、TL250SS/PP、TL400SS/PP。TL650SS/PP等;

DHP - DX143、DX146、DX20V、DX20DL、DX20DM、DX30S、DX36M等;

LHE - HT101、HT102、HT104、HT151、HT152、HT202、HT232、HT233等;
