小型の低温殺菌のためのS8 S8A Sondex Danfossの熱交換器のシール

食品工業で使用される小型の低温殺菌のためのS8/S8A Sondex/Danfossの版の熱交換器

S8/S8Aの版の熱交換器の設計原理




タイプS4Aおよび長さ0.75mまで（2.5 ft）および「長い」熱パターンが付いているS8Aの版は範囲多くの義務をすべての関係がヘッド側面にあることを意味する単一パスの解決の6つまでのmの³ /h （26のgpm）、これ保障する容易な管およびサービス仕事をカバーし、サービスのための交換体の分解によって、管は取除かれる必要がない。



この版の範囲は小型の低温殺菌のために3.000までl/h （プロダクトおよび温度プロフィールのタイプによって）設計され、穏やかで、柔らかいプロダクト処置を保障する。



熱伝達は、暖かい媒体が薄いのによってエネルギーを移すとき、チャネル間の強い流れの版得られ、冷たい反対媒体に2つの媒体を混合しないでそれを渡す。逆流する流れのcreats最適の効率。版および入口の設計はすべての「流れ」の表面の有効で、容易なCIP （設置されているクリーニング）を可能にする。

S8/S8Aのモデル版の熱交換器の指定


表面積	0.08㎡
版のΘの角度	横の130°縦130°
関係の直径	28mm
版は厚さを波形を付ける	2.35 mm
版の中心のLength*の幅	656*70 mm
版の形Length*Width	724*140 mm

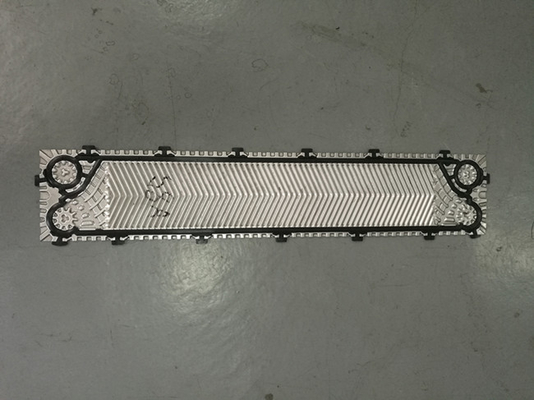

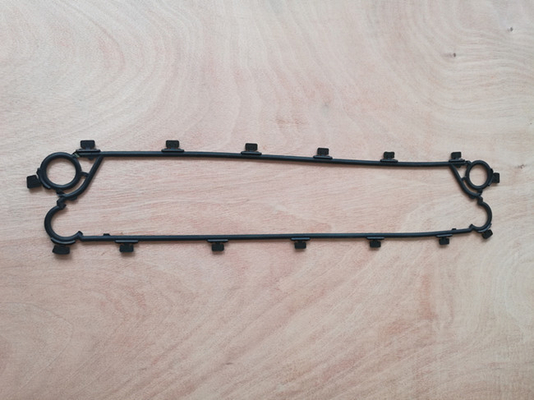

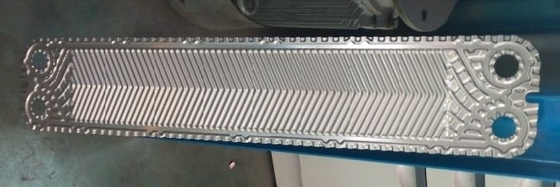

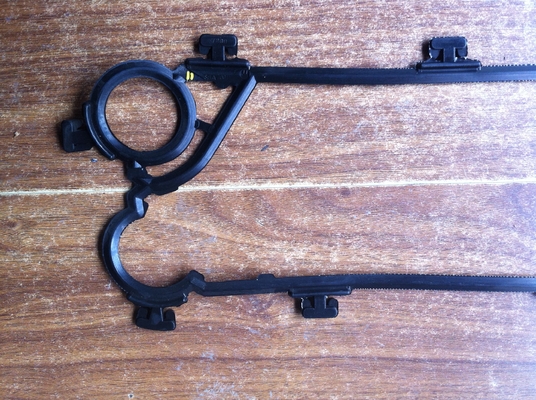

S8/S8Aの版の熱交換器のガスケット及び版映像









S8/S8Aフレーム



版の数	L （フレームの長さ） （mm）	W （mm）	H （mm）	最高重量空（kg）	結合方式
S8A FG16
7-19	275	200 （7.87"）	758 （29.84"）	74	DN25/1」酪農場連合
20-30	325			79
31-53	425			92
54-76	525			105
S8A FS16
7-55	448	200 （7.87"）	913-943 （35.95" - 37.13"）	77	DN25/1」酪農場連合
56-75	548			83
76-95	648			109
96-124	798			140



S8/S8Aの版の熱交換器の技術的なデータ



タイプ		S1	S4A	S6A	S8A
最高。働き圧力	PN （棒）	10.16
最高。実用温度	°C	180まで
最少実用温度		-10
流れ媒体		水および異なった液体の蒸気
容積/チャネル	私	0.09	0.17	0.13	0.21
関係のサイズ		DN32/1.25」
結合方式		1.25の」ステンレス鋼の管か通された管かチタニウム（利用できる他の材料要求あり次第） DN 25/1"酪農場連合（唯一の食糧/衛生企業フレームのために）
板材		ステンレス鋼EN 1.4404 （AISI 316L）、EN 1.4301 （AISI 304）、SMO254、Hastelloy C276、チタニウムGR.1 利用できる他の材料要求あり次第
版の厚さ	mm	0.5  利用できる他の材料要求あり次第
ガスケット材料		NBR、EPDM、FKM  利用できる他の材料要求あり次第
ガスケットの付属品のタイプ		Sonderロック
関係のはさみ金		ゴム製NBR、EPDM、FKM ステンレス鋼EN 1.4404 （AISI 316L）、EN 1.4301 （AISI 304）、SMO254、Hastelloy C276、チタニウムGr.1
フレーム		塗られたフレーム、色RAL 5010 （利用できる他の色要求あり次第） 衛生適用のために設計されているステンレス鋼 フレーム（例えば食糧および酪農業）
フレームの絵画指定		腐食の部門C2L、C4M、C5Mのために利用できる塗る



PHEの版の特徴



	特徴	利点	ある何があなたのためのITに!
	配分地区	有効な流れ配分	悪分布を防ぐ
B	波形の版PATTERN-HEATの移転地域	乱れを促進したり、汚染を最小にする	優秀な熱回復効果 ランタイムを最大にしなさい
C	システムを締める版	「単位が閉鎖しているとき角ロック」および「泡ロック」の概念は安定した、よく一直線に並べられた版のパックを保障する	安全な、経済的な操作 高い修理可能 最低サービス ダウンタイム
D	EASYCLIPのガスケット システム	斜角を付けられたガスケットはあなたの油切りを使用して場所にクリップを容易に研ぐ しっかり設置されているとどまり、高い密封の完全性を提供する	信頼できる操作 取り替えること容易および速いです 特別な用具は必要としなかった







PHEのガスケットのタイプ



彼等のである共通のモデル ガスケットのタイプがSondexのブランドで常に使用される3点検しなさい。





PHEの版のタイプ



「始めなさいガスケットの""のガスケットが付いているガスケット」エンドプレート」が付いている右の流れの版が付いているガスケットの""の左手の流れの版が付いている版を



                        熱長い版                         熱短い版





PHEの問題解決



あなたの板形熱交換器との問題があれば、ほとんどの場合これらはあなた自身の人員によって解決することができる。可能な問題の概要の下で、また考えられる原因および解決見つけなさい。



あなたの板形熱交換器の連続的で適切な作用のための条件は圧力のための許された価値に厳密に従ってあり、温度は名札で述べた。

short-lasting圧力ピークが単位への損害を与え、問題の原因である一方で、これらの価値を超過する。



高価な修理を避けるためには、私達はきちんと訓練された人員が遂行する設置仕事および維持があるために助言する。また私達に連絡できる。



問題	考えられる原因	可能な解決策
漏出	関係	（合われる）ゴム製はさみ金を点検しなさい （合われる）フランジのガスケットを点検しなさい Oリングを点検しなさい tension-free管に合いなさい
	第一次および二次の混合  回路	穴やひびがあるかどうか版を点検しなさい
	版のパッケージ	アセンブリを点検しなさい ガスケットの状態を点検しなさい ガスケットの適切な位置を点検しなさい
	作動条件は逸脱する  指定から	作動条件を調節しなさい
不十分  容量	システムの空気	管システムを脱気しなさい 可能な空気トラップがあるように管の仕事を確認しなさい
	作動条件は逸脱する  指定から	作動条件を調節しなさい
	熱交換器は汚れている	熱交換器をきれいにしなさい
	関係はあった  交換される	管の仕事をやり直しなさい
余りに高い  圧力降下	大きい流れ設計流れ	流れを調節しなさい
	妨げられる版のチャネル	同じ高さ/きれい
	不正確な測定	圧力表示器を点検しなさい
	設計からの中型の逸脱	例えば不凍剤の付加は圧力降下を高める
	システムの空気	管システムを脱気しなさい 可能な空気トラップがあるように管の仕事を確認しなさい



版の熱交換器映像











M&C Heat Parts Companyの企業収益



M&C熱部品Co.、株式会社はウーシー、江蘇で創設される。M&Cは設計し、製造の良質の熱伝達装置を専門にする。製品の範囲は版及びガスケット、版の熱交換器、gasketed熱交換器およびろう付けされた熱交換器から成り立つ。従って、世界的の少数の生産者の1つが、M&C異なった企業および事実上すべての適用のための最適熱力学の設計の解決を提供するように。

M&Cはあなたの選択にワンストップ付属品サービス、multupleブランド及び多数のモデル代わりを与える。私達は版の熱交換器のあなたの条件をすべて満たし、あなたの機械を私達の豊富な貯蔵および速い応答によってcontunously走らせ続ける。

さらにプロダクトが良い状態で受け取ったまで、完成品のパッケージに購入している私達に材料からの厳密な品質管理および売り上げ後のサービスシステムが、ある。私達のプロダクトはずっとさまざまな分野で広く利用されている世界中。







他のモデルが推薦するガスケット及びM&Cの版の熱交換器の版



Sondex/Danfoss - S4A、S7、S20、S21、S22、S41、S43、S47、S65、S81、S86、S100、S120、S130、SFD7、SFD13、SW19等;

APV/SPX -H17、N25、N35、A055、A085、J060、J092、J107、M92、M107、K55、K71、B110、B134、P105、P190、SR1、SR2、TR9GN、TR9AL等;

Tranter/Swep - GX12、GL13、GC26、GC51、GX26、GX51、GX42、GX64、GX85、GX91、GX140、GX145等;

API/Schmidt -シグマ7のシグマ9のシグマ13のシグマ26のシグマ27のシグマ36のシグマ66のシグマ106のシグマ229のシグマ星45のシグマ星90等;

Vicarb - V4、V13、V20、V28、V45、V60、V100、V110、V130等;

Hisaka - EX11、EX15、EX15、LX026、LX195、LX395、LX595、RX135、RX395、RX595、UX115、UX225、UX395、UX495、UX815、UX995等;

GEA - VT04、VT10、VT20、VT40、VT80、VT405、VT805、VT1306、NT50M、NT50X、NT100S、NT150S、NT150L、NT250M、NT250L等;

Funke - FP04、FP05、FP14、FP16、FP08、FP22、FP31、FP40、FP41、FP70、FP100、FP120等;

Thermowave - TL200SS/PP、TL250SS/PP、TL400SS/PP。TL650SS/PP等;

DHP - DX143、DX146、DX20V、DX20DL、DX20DM、DX30S、DX36M等;

LHE - HT101、HT102、HT104、HT151、HT152、HT202、HT232、HT233等;



配達に準備ができたM&Cの版の熱交換器の商品
