冷凍S187 S188 SonderlockのタイプPHEのガスケット

つく冷凍の熱交換器の部品のSondex S187/S188の版の熱交換器の版およびガスケットおよびSonderlockのタイプ

S187/S188版の熱交換器の働き主義




熱伝達



熱するか、または媒体を冷却するために1つの媒体からの別のものにエネルギーを渡して熱伝達の基礎である。これは熱交換器の媒体の処理によってすることができる。

版の熱交換器は熱伝達を達成するのに非常に能率的な流れの版を使用し維持の熱伝達の効率、空き容量および容易さの点ではturbular熱交換器および他の版の熱交換器の設計より優秀である。



媒体の配分





媒体は版の熱交換器内の逆流する流れで循環され、システムに入口によってもたらされる。入口から、「酸欠海域」を除去し、版の熱伝達区域を渡る媒体の最適を設計されている配分地区による媒体の滝、配分保障するようにpsecially。



熱伝達区域



熱伝達区域は熱伝達に関しては版の重要な部分自体である。暖かい媒体は版のoppsing側面の冷たい媒体に版を通してエネルギーを、移す。版は防ぐ「分離器」として媒体は混合することを機能する。



版パターン



各版の熱伝達区域に押されるパターンのチャネルを通る媒体の流れ。パターンは多数のタイプで利用でき、自身の独特な特性とのそれぞれ、そして目的である。そのように、パターンに熱交換器の熱伝達の効率の大きい影響があり、各々の熱義務の特定の条件を収容するために注意深く選ばれなければならない。

S187/S188モデル版の熱交換器の指定


表面積	1.88㎡
版のΘの角度	50° 126°
関係の直径	303mm
版は厚さを波形を付ける	3.5 mm
版の中心のLength*の幅	2120*480 mm
版の形Length*Width	2504*868 mm

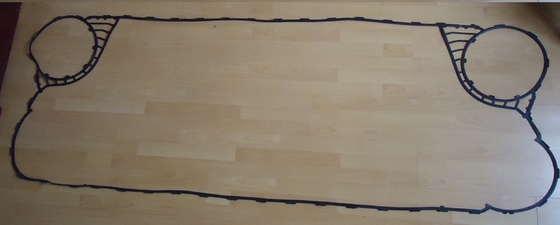

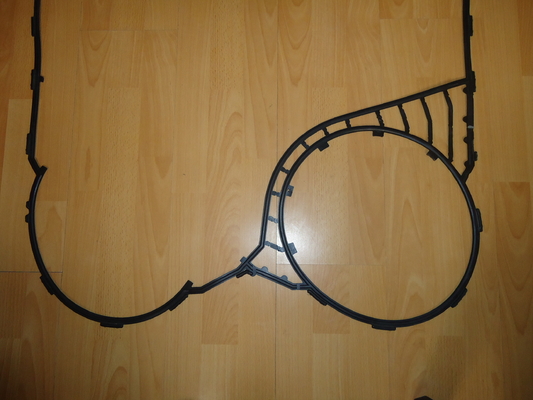

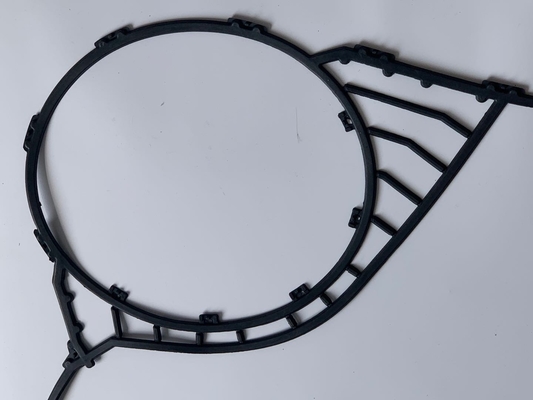

S187/S188版の熱交換器のガスケット及び版映像









S187/S188フレーム



版の数	L （フレームの長さ） （mm）	W （mm）	H （mm）	最高重量空（kg）	結合方式
S19A IS16
7-29	830	970 （38.19"）	2996 （117.95"）	3553	DN300フランジか12"フランジ
30-95	1230			4226
96-145	1530			4752
146-179	1730			5132
180-262	2230			5988
263-345	2730			6878
346-429	3230			7848
430-595	4230		3248 （127.87"）	9652
596-762	5230			11554
763-929	6230			13463
S19A IS25
7-26	850	1030 （40.55"）	2996 （117.95"）	4540	DN300フランジか12"フランジ
27-91	1250			5323
92-140	1550			5958
141-173	1750			6412
174-255	2250			7435
256-337	2750			8590
338-419	3250			9693
420-583	4250		3248 （127.87"）	11896
584-747	5250			14230
748-911	6250			16437



S187/S188版の熱交換器の技術的なデータ





タイプ		S81	S121	S188	S251
最高。働き圧力	PN （棒）	10,16,25
最高。実用温度	°C	180まで
最少実用温度		-10
流れ媒体		水および異なった液体の蒸気
容積/チャネル	私	3.1	4.7	7.3	9.8
関係のサイズ		DN300/12"
結合方式		DN 300/12"フランジ、炭素鋼、AISI 316L （利用できる他の材料要求あり次第）とrubberlinedか、またはcladded
板材		ステンレス鋼EN 1.4404 （AISI 316L）、EN 1.4301 （AISI 304）、SMO254、Hastelloy C276、チタニウムGR.1 利用できる他の材料要求あり次第
版の厚さ	mm	0.5、0.6、0.7 利用できる他の材料要求あり次第
ガスケット材料		NBR、EPDM、FKM 利用できる他の材料要求あり次第
ガスケットの付属品のタイプ		Sonderロック
関係のはさみ金		ゴム製NBR、EPDM、FKM ステンレス鋼EN 1.4404 （AISI 316L）、EN 1.4301 （AISI 304）、SMO254、Hastelloy C276、チタニウムGr.1
フレーム		塗られたフレーム、色RAL 5010 （利用できる他の色要求あり次第） 衛生適用のために設計されているステンレス鋼 フレーム（例えば食糧および酪農業）
フレームの絵画指定		腐食の部門C2L、C4M、C5Mのために利用できる塗る



PHEのガスケットのタイプ



彼等のである共通のモデル ガスケットのタイプがSondexのブランドで常に使用される3点検しなさい。





PHEの版のタイプ



「始めなさいガスケットの""のガスケットが付いているガスケット」エンドプレート」が付いている右の流れの版が付いているガスケットの""の左手の流れの版が付いている版を



                        熱長い版                         熱短い版





M&Cの版の熱交換器のサービスおよび維持



私達はそれらがカスタマイズされたプログラムと起こる前に完全な維持サポートからアド ホックな整備まで及ぶ問題を避けるのを助けてもいい。私達は性能の診断、版の要求に応じて点検しているcheaningおよび点検、欠陥速い取り替えと、および修理遂行するためにあなたとの最も適したスケジュールを解決する。



私達の巧みな技術者は素早くあなたの熱交換器を分解し、経済的で、環境に優しい方法を使用して巧妙に各版をきれいにする。私達に全能力で作動中あなたの取付けがすぐに再度ある。私達は完全装備CIPを（きれいになる）可能な限り行うためにである。



あなたの版の熱交換器がなら不良または標準を下回る、私達の修理サービスは作業注文にあなたの取付けを瞬時に元通りにする。私達は完全にあなたの取付けの指定に一致させる良質の取り替えまたは原物が付いている不完全なかすり切れたガスケット、また傷つけられるか、または漏出版を、代わりにする。



私達はまた例えば取付けが最大限に活用することができる熱交換器の版の数を高めることによってかどうか定めるためにあなたの現在の組み立てを分析してもいい。これはより有効な熱交換器としてエネルギー・コストを下げている間あなたの全体のシステムのための改善、全面的な性能を改善するためにである。



あなたの必要性が、私達の専用サービスのチーム待機しているものは何でも助けるために。



品質管理



私達の品質管理検査官は細かいところまで欠陥のための版を検査する。私達は版の潜在的な漏出を発見するために染料テストを行ないアンモナルのためのガス テストを支承板の熱交換器を行う。



あらゆる版は長い寿命の耐久の解決を保障する私達の顧客へ出荷される前に私達の厳密な質の要求に応じなければならない。



私達は診断を現地で行える。あなたの現在の取付けの漏出版の覆いを取れば、私達はあなたのシステムのrelabilityそして効率を高める高性能版によってそれらを取り替えてもいい。





PHEの問題解決



あなたの板形熱交換器との問題があれば、ほとんどの場合これらはあなた自身の人員によって解決することができる。可能な問題の概要の下で、また考えられる原因および解決見つけなさい。



あなたの板形熱交換器の連続的で適切な作用のための条件は圧力のための許された価値に厳密に従ってあり、温度は名札で述べた。

short-lasting圧力ピークが単位への損害を与え、問題の原因である一方で、これらの価値を超過する。



高価な修理を避けるためには、私達はきちんと訓練された人員が遂行する設置仕事および維持があるために助言する。また私達に連絡できる。



問題	考えられる原因	可能な解決策
漏出	関係	（合われる）ゴム製はさみ金を点検しなさい （合われる）フランジのガスケットを点検しなさい Oリングを点検しなさい tension-free管に合いなさい
	第一次および二次の混合  回路	穴やひびがあるかどうか版を点検しなさい
	版のパッケージ	アセンブリを点検しなさい ガスケットの状態を点検しなさい ガスケットの適切な位置を点検しなさい
	作動条件は逸脱する  指定から	作動条件を調節しなさい
不十分  容量	システムの空気	管システムを脱気しなさい 可能な空気トラップがあるように管の仕事を確認しなさい
	作動条件は逸脱する  指定から	作動条件を調節しなさい
	熱交換器は汚れている	熱交換器をきれいにしなさい
	関係はあった  交換される	管の仕事をやり直しなさい
余りに高い  圧力降下	大きい流れ設計流れ	流れを調節しなさい
	妨げられる版のチャネル	同じ高さ/きれい
	不正確な測定	圧力表示器を点検しなさい
	設計からの中型の逸脱	例えば不凍剤の付加は圧力降下を高める
	システムの空気	管システムを脱気しなさい 可能な空気トラップがあるように管の仕事を確認しなさい

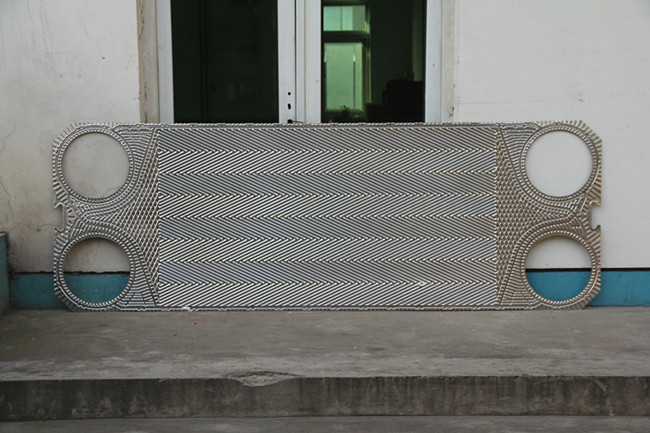

版の熱交換器映像







M&C Heat Parts Companyの企業収益



M&C熱部品Co.、株式会社はウーシー、江蘇で創設される。M&Cは設計し、製造の良質の熱伝達装置を専門にする。製品の範囲は版及びガスケット、版の熱交換器、gasketed熱交換器およびろう付けされた熱交換器から成り立つ。従って、世界的の少数の生産者の1つが、M&C異なった企業および事実上すべての適用のための最適熱力学の設計の解決を提供するように。

M&Cはあなたの選択にワンストップ付属品サービス、multupleブランド及び多数のモデル代わりを与える。私達は版の熱交換器のあなたの条件をすべて満たし、あなたの機械を私達の豊富な貯蔵および速い応答によってcontunously走らせ続ける。

さらにプロダクトが良い状態で受け取ったまで、完成品のパッケージに購入している私達に材料からの厳密な品質管理および売り上げ後のサービスシステムが、ある。私達のプロダクトはずっとさまざまな分野で広く利用されている世界中。







他のモデルが推薦するガスケット及びM&Cの版の熱交換器の版



Sondex/Danfoss - S4A、S7、S20、S21、S22、S41、S43、S47、S65、S81、S86、S100、S120、S130、SFD7、SFD13、SW19等;

APV/SPX -H17、N25、N35、A055、A085、J060、J092、J107、M92、M107、K55、K71、B110、B134、P105、P190、SR1、SR2、TR9GN、TR9AL等;

Tranter/Swep - GX12、GL13、GC26、GC51、GX26、GX51、GX42、GX64、GX85、GX91、GX140、GX145等;

API/Schmidt -シグマ7のシグマ9のシグマ13のシグマ26のシグマ27のシグマ36のシグマ66のシグマ106のシグマ229のシグマ星45のシグマ星90等;

Vicarb - V4、V13、V20、V28、V45、V60、V100、V110、V130等;

Hisaka - EX11、EX15、EX15、LX026、LX195、LX395、LX595、RX135、RX395、RX595、UX115、UX225、UX395、UX495、UX815、UX995等;

GEA - VT04、VT10、VT20、VT40、VT80、VT405、VT805、VT1306、NT50M、NT50X、NT100S、NT150S、NT150L、NT250M、NT250L等;

Funke - FP04、FP05、FP14、FP16、FP08、FP22、FP31、FP40、FP41、FP70、FP100、FP120等;

Thermowave - TL200SS/PP、TL250SS/PP、TL400SS/PP。TL650SS/PP等;

DHP - DX143、DX146、DX20V、DX20DL、DX20DM、DX30S、DX36M等;

LHE - HT101、HT102、HT104、HT151、HT152、HT202、HT232、HT233等;



配達に準備ができたM&Cの版の熱交換器の商品
