NT150L Kelvion PlattenはGEAのガスケットおよび版をカスタマイズした

NT150L H/V GEA-Kelvion Plattenは版の熱交換器をカスタマイズした



熱交換器の紹介をめっきしなさい



いいえ。	部品	いいえ。	部品
1	トップ・ビーム	6	彼版
2	パイプ継ぎ手	7	最下ガイドのビーム
3	固定版	8	彼はガスケットをめっきする
4	コラム	9	引張りのボルトのナット
5	緩い版	10	引張りのボルト



NT150Lのモデル版の熱交換器の指定




表面積	0.85㎡
版のΘの角度	横の120 °  縦120°
関係の直径	155のmm
版は厚さを波形を付ける	3.2 mm
版の中心のLength*の幅	1572*314 mm
版の形Length*Width	1804*541 mm



NT150Lの版の熱交換器の技術情報





モデル	関係のサイズ	薄暗い。	Dim.B	Dim.C
NT150S	6"体言（DN150）	26.2" （665mm）	70.1" （1781mm）	159"まで（4039mm）
NT150L			89.4" （2271mm）



熱伝達の版	、Hastelloyステンレス製 ステンレス製、316Lチタニウム、304 904L、SMO254および他要求あり次第
ガスケット	NBR、EPDM、Vitonおよび他要求あり次第
圧力プレート	炭素鋼、ステンレス鋼および他要求あり次第
左舷関係	Unlined、金属の要求あり次第並べられた（ステンレス製、チタニウムおよび他要求あり次第）、溶接された首のフランジ、通されたニップルおよび他
最高の設計圧力	最高の設計圧力は300のpsig （21棒）である。適用によって。
最高の設計温度	最高標準設計温度は330 °Fである（170の°C）.Higherの温度は要求あり次第利用できる。
おおよその最高の液体の流動度	NT50:175のgpm （40のmの³ /hour） NT100:830のgpm （190のmの³ /hour） NT150:1540のgpm （350のmの³ /hour） NT250:3960のgpm （900のmの³ /hour） NT350:8380のgpm （1900のmの³ /hour） NT500:20,000のgpm （4000のmの³ /hour）

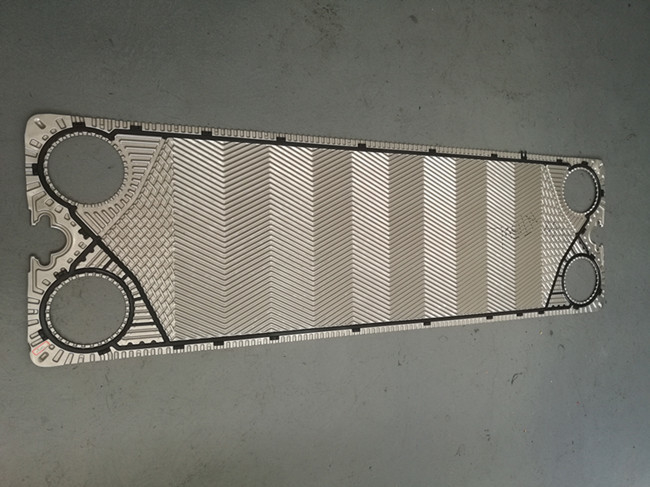

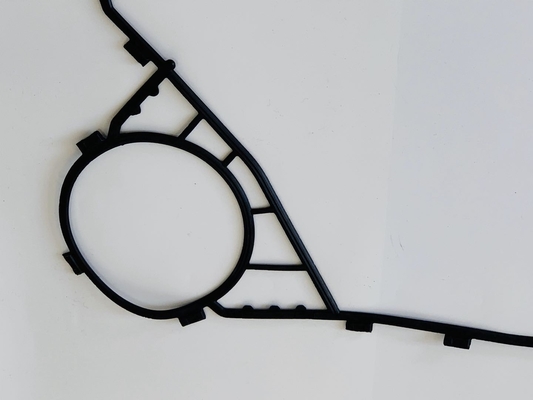

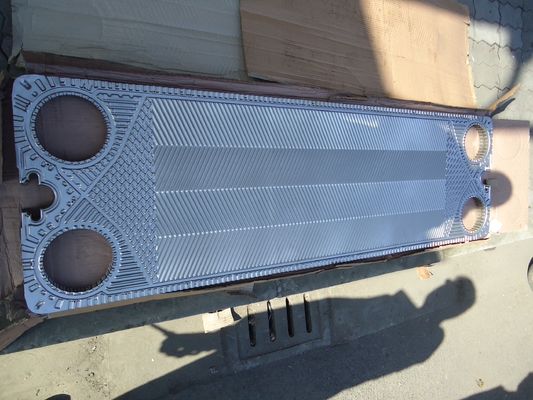

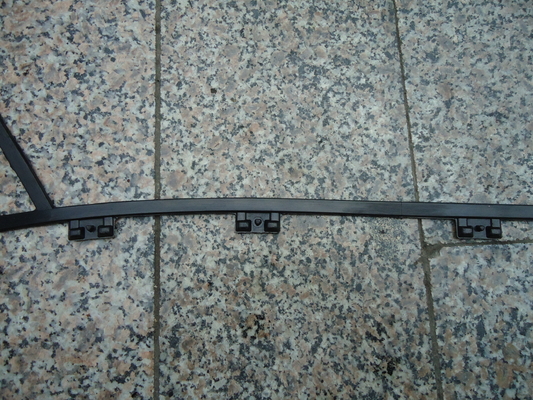

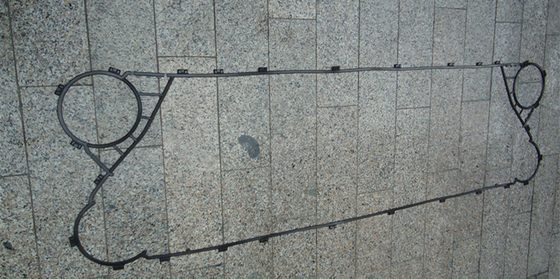

NT150Lの版の熱交換器のガスケット及び版映像









NT150Lの版の熱交換器の塗布および利点



適用:



M&C熱部品の製品別グループによって、NTシリーズは複数のアプリケ−ションのためのgasketed版の熱交換器である。液体、温度および圧力の広い範囲を渡って働く材料の変化。これらの液体に液体塗布のためにうってつけ:



HVAC	化学薬品	砂糖	海兵隊員
食糧	再生可能エネルギー	力



利点:



多様性

• 右の設計「十分によい」設計ではなく。あなたの必要性ものは何でもいろいろ材料、サイズおよび版構成は洗練された選択ソフトウェアと完全な選択を保障するために結合する。
• 密集した足跡は貝とおよび管の熱交換器の夢を見ないこと位置でそれを使用することを可能にする。

低価格の高性能-

• Optiwaveの版の波形は熱伝達を最大にし、必要な版の数を（および要しなさい）最小にする全体の版の幅を渡って液体を均等に配る。

便利な維持

• 再び取り付けるときPosLocの版の引込み線により版のパックは自己一直線に並ぶ。
• Ecolocの用具なしのガスケットはガスケットの取り替えにスナップをする。
• 個々の版は重い持ち上がる用具が必要ではないことを意味する。より短いダウンタイムのより速いより有効な維持。

人生の長いサービス

• 注意深い波形の設計はより少しにより完全な媒体からの汚染を減らす高い乱れおよび適切な流動配分の理想的なバランスを提供する。



注目される版の熱交換器の危険



• PHEは重い。それが下るか、または輸送の間に下れば、人は殺されるか、または真剣に傷つくかもしれない。輸送包装の意図されていたposi-のtionにPHEをもし可能なら運びなさい。十分にdimen-を専らsioned取付けの場所でPHEを扱うための持ち上げ装置を使用しなさい。中断された負荷の下の決して立場および他の人を保つため。
• 直立したPHEsに高い重心があり、容易にひっくり返るかもしれない。取付けられている前に水平姿勢に直接だけ渡されるPHEを設置しなさい。地面へそれをボルトで固定することによってひっくり返ることに対して直立したPHEを保証しなさい。もし可能ならPHEが地面に留まった後やっと、使用される持ち上がる装置を取除きなさい。
• 危ない流れ媒体（爆発性、可燃性、腐食性、有毒）の使用は化学焼跡、火の焼跡または中毒の危険を含む。PHEに取り組む場合の摩耗のスーツの有能な防護衣。PHEが減圧された開始前に空であることを確認しなさい。
• 鋭利なPHEを開けるとき彼は版落ちるかもしれない。彼を保ちなさいそれらを持っていることによって落ちることからの版はもう一人の人によってしっかり止めた。風邪か熱い流れ媒体を処理するとき、PHEの表面はPHEs凍傷および焼跡の危険を含むためにより冷たい0の°Cか熱くより50 °C.かもしれないこういうわけで。人を保護によって偶然接触から保護し、凍傷および焼跡に関して危険信号を取付けなさい。
• 切断危険はぎざぎざ、糸にあり、彼はめっきする。PHEに取り組んだ場合防護装置をいつも身に着けなさい。

版の熱交換器は使用を意図した



PHEは植物または機械の永久的な取付けのために意図されている部品である。それはheat-releasing流れ媒体からの熱受諾の流れ媒体に熱伝達のために役立つ。



私達は操作にPHEが統合された植物か機械がappli-ケーブルの国民の規則、安全規則および標準に合えばかどうか確認ことをの後やっとPHEを入れることを推薦する。



PHEは技術的な装置私用使用のために意図されていなくてであり。それはcally大抵静止した使用のために設計されているbasi-である。



PHEはあなたが指定した作動条件のためにとりわけ設計され、造られた。作動条件は技術的なドキュメンテーションで文書化される:

• Min./最高。許可された圧力
• Min./最高。割り当てられた温度が
• 流動度
• タイプそして構成の流れ媒体
• 割り当てられたら付加的な負荷
• これらの正当な作動条件からの逸脱は保証および作動の割り当てを無効にする。同じはPHEの無許可の必要な修正に適用する。
• そのような条件および多分必須の修正を確認するためのあなたのKelvionの営業所に連絡しなさい。



意図されていた使用はまた下記のものを含んでいる:

• 現在の操作指示および技術的なドキュメンテーションとの承諾は配達に含んでいた;
• 版の熱交換器は技術的に完全な状態、すなわちそれであること明白な欠陥、例えば緩いですか行方不明の引張りのボルト、漏出不完全による彼版および/またはフレームのガスケットを示さない。
• これらが現在の操作指示にリストされていなくても国民および国際法、法令、規則、指針および他の規則の例えば取付けの場所で適当な職業上の安全および事故のpreven-のtionの規則を観察する。



版の熱交換器映像





M&C Heat Parts Companyの企業収益



M&C熱部品Co.、株式会社はウーシー、江蘇で創設される。M&Cは設計し、製造の良質の熱伝達装置を専門にする。製品の範囲は版及びガスケット、版の熱交換器、gasketed熱交換器およびろう付けされた熱交換器から成り立つ。従って、世界的の少数の生産者の1つが、M&C異なった企業および事実上すべての適用のための最適熱力学の設計の解決を提供するように。

M&Cはあなたの選択にワンストップ付属品サービス、multupleブランド及び多数のモデル代わりを与える。私達は版の熱交換器のあなたの条件をすべて満たし、あなたの機械を私達の豊富な貯蔵および速い応答によってcontunously走らせ続ける。

さらにプロダクトが良い状態で受け取ったまで、完成品のパッケージに購入している私達に材料からの厳密な品質管理および売り上げ後のサービスシステムが、ある。私達のプロダクトはずっとさまざまな分野で広く利用されている世界中。







他のモデルが推薦するガスケット及びM&Cの版の熱交換器の版



Sondex/Danfoss - S4A、S7、S20、S21、S22、S41、S43、S47、S65、S81、S86、S100、S120、S130、SFD7、SFD13、SW19等;

APV/SPX -H17、N25、N35、A055、A085、J060、J092、J107、M92、M107、K55、K71、B110、B134、P105、P190、SR1、SR2、TR9GN、TR9AL等;

Tranter/Swep - GX12、GL13、GC26、GC51、GX26、GX51、GX42、GX64、GX85、GX91、GX140、GX145等;

API/Schmidt -シグマ7のシグマ9のシグマ13のシグマ26のシグマ27のシグマ36のシグマ66のシグマ106のシグマ229のシグマ星45のシグマ星90等;

Vicarb - V4、V13、V20、V28、V45、V60、V100、V110、V130等;

Hisaka - EX11、EX15、EX15、LX026、LX195、LX395、LX595、RX135、RX395、RX595、UX115、UX225、UX395、UX495、UX815、UX995等;

GEA - VT04、VT10、VT20、VT40、VT80、VT405、VT805、VT1306、NT50M、NT50X、NT100S、NT150S、NT150L、NT250M、NT250L等;

Funke - FP04、FP05、FP14、FP16、FP08、FP22、FP31、FP40、FP41、FP70、FP100、FP120等;

Thermowave - TL200SS/PP、TL250SS/PP、TL400SS/PP。TL650SS/PP等;

DHP - DX143、DX146、DX20V、DX20DL、DX20DM、DX30S、DX36M等;

LHE - HT101、HT102、HT104、HT151、HT152、HT202、HT232、HT233等;



配達に準備ができたM&Cの版の熱交換器の商品
