衛生のための広い波形パターンAPV H17版の熱交換器のガスケット

衛生適用および義務のための広い波形パターンAPV H17版の熱交換器

H17モデル版の熱交換器操作及び構成

版の熱交換器は暖房のための最も多目的で、最も費用効果が大きい方法の1つおよび/または液体の冷却である。基本概念は熱い液体を風邪から分け、液体の間で熱を移すのに波形の熱伝達の版を使用する。



版間のシールはまた二重障壁との直通の港そして流れ区域を分ける周辺ガスケットによって確立される。ガスケットは液体が版チャネルの下で流れるようにするか、または隣接した版チャネルに図1.に示すようにとばす。



版の熱交換器はいろいろ異なった構成で使用することができる。



1つの構成は海、川、湖またはタワー水のような汚れた冷却媒体が版の熱交換器で隔離され、きれいな扱われた水が製造プラントを通して絶えず再循環するところに、閉回路の冷却である。この構成は、図2に示すように汚れた冷却液体から、プロセス用機器を保護する。




H17モデル版の熱交換器の指定


表面積	0.17㎡
版のΘの角度	横の120 °の垂直120 °
関係の直径	74のmm
版は厚さを波形を付ける	3mm
版の中心のLength*の幅	800*150 mm
版の形Length*Width	920*271 mm



H17特徴の指定





配分地区-入口の設計はプロダクトの有効な配分を提供し、作成している間乱れをデッド スポットを保障しない。

波形パターン-さまざまな版パターンはプロダクトのきれいな道達成して、利用できる減らされた汚染および最大限に活用されたCIPの流れを確保する長期間の時間を。続きの衛生塗布へのさまざまで、交換可能な版の角度および義務。

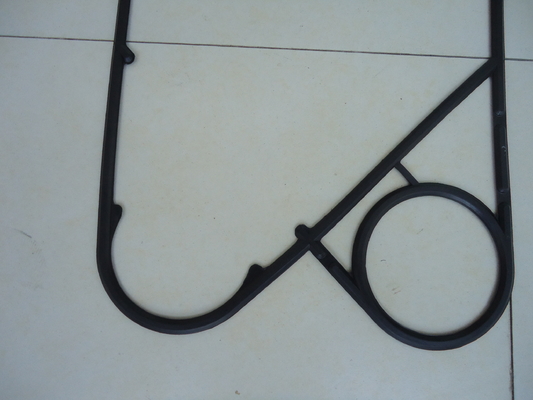

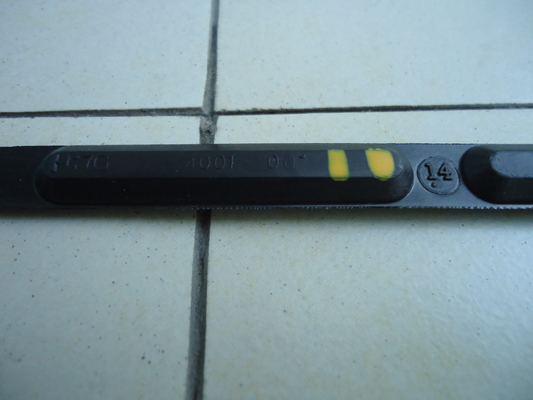

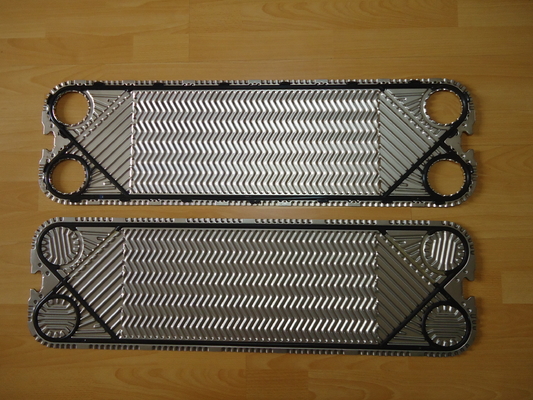

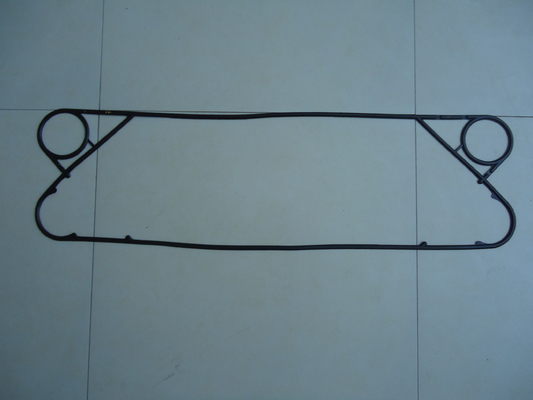

H17版の熱交換器のガスケット及び版映像









H17は熱Exhcangerの特徴及び利点及び利点めっきする



版の熱交換器は熱を効率的に移し、減らされたエネルギー利用および環境影響のための熱を回復することによって多くののエネルギーの使用を最大にすることの重要な役割を暖房および冷却プロセス担う。



N35版の熱交換器は-オイルを含む…企業を渡る複数のプロセスの熱し、冷却し、凝縮および蒸発のそして適用およびgask義務、海兵隊員、化学薬品、石油化学製品、発電、一般的な企業、HVACの適用そして食糧及び飲料企業のために使用される。経験および巨大な設置基盤の世紀によって世界的に、M&C熱部品は顧客のプロセスの性能、効率および信頼性への重大な貢献を年々する証明された設計である。



特徴	利点	利点
ウォッシュ ボードの版の設計	乱れを促進し、汚れることを減り、そしてCIPの流れを最大限に活用する	最大にされたランタイム 穏やかなプロダクト処置
ParaClipのガスケット システム	よりよい密封の完全性のための連結のガスケット サポート	改善されたガスケットの生命 信頼できる操作
並流パターン	有効なプロダクトdirstributionおよび熱処理 斜めの流れの版と比較されるより少ない異なった版の変形	よい熱回復効果   減らされた予備品の在庫は要求した

OEM及びODM PHEのガスケット変数

版の熱交換器で使用されるガスケットはさまざまな液体の質および温度/圧力状態の耐久性がなければならない。M&Cはいろいろ適用を支えるために次のガスケット材料を準備した。


材料	最高の使用温度	硬度	適用媒体
NBR	120 ℃	76±2	アルカン、アルカンおよび他の無極性媒体、重油および他の鉱油;潤滑油;動物および植物油;熱湯、塩水、等
NBR-HT	140 ℃	76±2
HNBR	150 ℃	76±2
EPDM	150 ℃	80±2	水、蒸気、非石油ベースのatmosphericozone;ケトン;アルコール北極の中型等
HEPDM	170 ℃	80±2
Viton A	180 ℃	80±2	酸、アルカリ、有機溶剤、ホット オイル
Viton A （オイル）
Viton B
Viton G	200 ℃	80±2	強い酸は、ホット オイル飽和蒸気のホット オイルを
CR	-40~60℃	75±2	冷却剤


OEM及びODM PHEの版変数



版はさまざまなパターンから特に各単位のための最適区域そして費用効果が大きい熱交換器を達成するために選ばれる。これらの版は3タイプに、Hのタイプ、Lタイプ、組合せのタイプ分類することができる。



版は波形を付ける



より低く正当なのための低い角度チャネルの整理は条件の適用を圧力降下;



最大限に活用された性能を得る任意整理のための混合されたチャネルの整理;



より高い熱性能および正当なのための高角チャネルの整理は条件の適用を圧力降下



標準的な材料



304ステンレス鋼



これは低価格の熱伝達の板材である。それに低い耐食性があり、通常0.5mmの厚さだけで利用できる。このタイプの熱伝達の版はHVACの適用で普通使用される。



316ステンレス鋼



これは共通の熱伝達の板材で、多くの適用で使用される。316ステンレス鋼に高い耐食性があり、0.5mmから0.8mmまで厚さでふつう利用できる。



チタニウム



このタイプはほとんどの酸、塩化物、海水および塩素の化学薬品を含む薬品による腐食に対して非常に抵抗力がある。チタニウムのこの厚さは通常0.5mmから0.6mmからである。



Hastelloy C276



他の共通の名前:合金C276、Hastelloy CのInconelの® C-276、Hastelloy C276。

Hastelloy C276はいろいろ粗い環境の優秀な耐食性のためにタングステンが付いているニッケル モリブデン クロムの超合金加えたである。合金C-276は化学処理のような最も粗い環境で広く利用されている、汚染制御、パルプおよびペーパー生産、産業および都市廃棄物処置および酸の天燃ガスの回復。厚さは0.6mmから0.8mmまで及ぶことができる。



SMO 254



Sandvikは254 SMO海水および他の積極的な塩化物軸受け媒体の使用のために開発される高合金のオーステナイトのステンレス鋼である。0.6mmから0.8mmまで利用できる厚さ。



PHEの版の特徴



	特徴	利点	ある何があなたのためのITに!
	配分地区	有効な流れ配分	悪分布を防ぐ
B	波形の版PATTERN-HEATの移転地域	乱れを促進したり、汚染を最小にする	優秀な熱回復効果 ランタイムを最大にしなさい
C	システムを締める版	「単位が閉鎖しているとき角ロック」および「泡ロック」の概念は安定した、よく一直線に並べられた版のパックを保障する	安全な、経済的な操作 高い修理可能 最低サービス ダウンタイム
D	EASYCLIPのガスケット システム	斜角を付けられたガスケットはあなたの油切りを使用して場所にクリップを容易に研ぐ しっかり設置されているとどまり、高い密封の完全性を提供する	信頼できる操作 取り替えること容易および速いです 特別な用具は必要としなかった







PHEのアプリケーション領域/機会


化学薬品	Cousticのソーダ、肥料、石油化学製品、石油精製所、オイル及び脂肪質、薬剤、硫酸の冷却
食糧	ミルク、ビール、清涼飲料、ソース、ワイン、スキッドは滅菌装置を取付けた
HVAC	空気調節、上の給湯器
製鉄所	高炉、連続鋳造、めっきする及び電流を通すC.O.G送風furmaceの冷却
金属	、めっき、塗る陽極酸化癒やす
パルプ及びペーパー	黒液、白いアルコール飲料、ダイジェスター、熱回復
織物	化学繊維、染まる回転
中央冷却	海水、河川水、動力火車、廃熱発電、海兵隊員および多くの他。





H17版の熱交換器の冷却の塗布



• 蒸気タービンのためのシール水
• タービン潤滑油
• 固定子の冷却の道で使用される良質水
• 腺のシーリング オイル
• 変圧器オイル
• 使用済み核燃料の要素の池水
• 中性子盾
• エネルギーは待機する
• 海、川または冷却塔を使用して冷却する閉じたループ
• 圧力容器の冷却

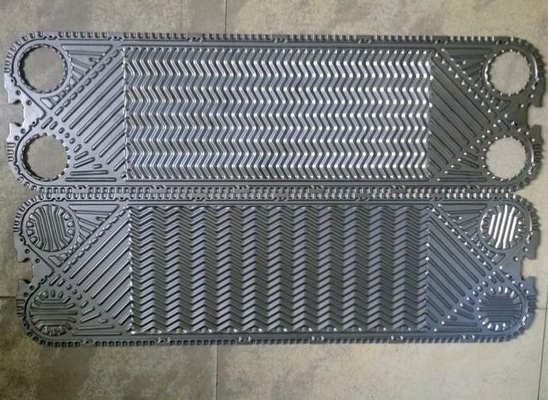

版の熱交換器映像











M&C Heat Parts Companyの企業収益



M&C熱部品Co.、株式会社はウーシー、江蘇で創設される。M&Cは設計し、製造の良質の熱伝達装置を専門にする。製品の範囲は版及びガスケット、版の熱交換器、gasketed熱交換器およびろう付けされた熱交換器から成り立つ。従って、世界的の少数の生産者の1つが、M&C異なった企業および事実上すべての適用のための最適熱力学の設計の解決を提供するように。

M&Cはあなたの選択にワンストップ付属品サービス、multupleブランド及び多数のモデル代わりを与える。私達は版の熱交換器のあなたの条件をすべて満たし、あなたの機械を私達の豊富な貯蔵および速い応答によってcontunously走らせ続ける。

さらにプロダクトが良い状態で受け取ったまで、完成品のパッケージに購入している私達に材料からの厳密な品質管理および売り上げ後のサービスシステムが、ある。私達のプロダクトはずっとさまざまな分野で広く利用されている世界中。







他のモデルが推薦するガスケット及びM&Cの版の熱交換器の版



Sondex/Danfoss - S4A、S7、S20、S21、S22、S41、S43、S47、S65、S81、S86、S100、S120、S130、SFD7、SFD13、SW19等;

APV/SPX -H17、N25、N35、A055、A085、J060、J092、J107、M92、M107、K55、K71、B110、B134、P105、P190、SR1、SR2、TR9GN、TR9AL等;

Tranter/Swep - GX12、GL13、GC26、GC51、GX26、GX51、GX42、GX64、GX85、GX91、GX140、GX145等;

API/Schmidt -シグマ7のシグマ9のシグマ13のシグマ26のシグマ27のシグマ36のシグマ66のシグマ106のシグマ229のシグマ星45のシグマ星90等;

Vicarb - V4、V13、V20、V28、V45、V60、V100、V110、V130等;

Hisaka - EX11、EX15、EX15、LX026、LX195、LX395、LX595、RX135、RX395、RX595、UX115、UX225、UX395、UX495、UX815、UX995等;

GEA - VT04、VT10、VT20、VT40、VT80、VT405、VT805、VT1306、NT50M、NT50X、NT100S、NT150S、NT150L、NT250M、NT250L等;

Funke - FP04、FP05、FP14、FP16、FP08、FP22、FP31、FP40、FP41、FP70、FP100、FP120等;

Thermowave - TL200SS/PP、TL250SS/PP、TL400SS/PP。TL650SS/PP等;

DHP - DX143、DX146、DX20V、DX20DL、DX20DM、DX30S、DX36M等;

LHE - HT101、HT102、HT104、HT151、HT152、HT202、HT232、HT233等;



配達に準備ができたM&Cの版の熱交換器の商品
