BPHEの構造

ろう付けされた版の熱交換器（BPHE）の概念は従来の版およびフレームの熱交換器の、しかしガスケットおよびフレームの部品のない変化である。今度は、M&CのBPHEsは取付けの密集した、耐久の設計、容易さおよび費用の有効な操作による冷凍植物の確立した部品である。

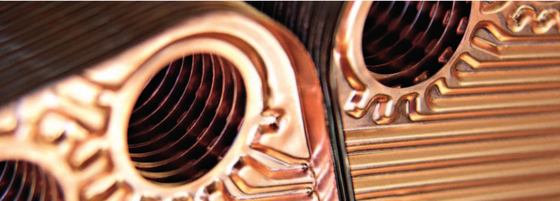

BPHE材料

ろう付けされた版の熱交換器（BPHE）は真空がろう付け材料として銅を使用して一緒にろう付けした薄い波形のステンレス鋼の版から成っている。多数の適用のための考えが、銅のろう付けされた単位積極的な液体を含む食糧塗布および適用のために適していないが。ここに最適解は100%のステンレス鋼から版の熱交換器作ったである。

BPHEの設計

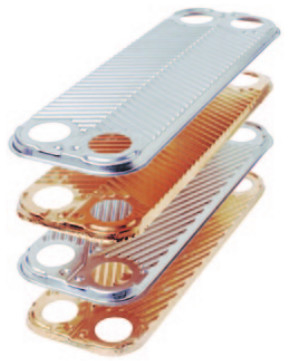

ステンレス鋼の版をろう付けすることは一緒にガスケットおよび厚いフレームの版を密封するための必要性を除去する。版を合わせることと同様、接点で、ろう付け材料はパッケージを密封する。M&CのBPHEsはろう付けされたまったく接点であり、最適の熱伝達の効率および圧力抵抗を保障する。版は最も長く可能な寿命を提供するように設計されている。

事実上すべての材料が熱伝達のために使用されるので、BPHEは非常に密集して、低い重量および低速を容積を遅らせてもらう。M&Cはあなたの特定の条件を満たすためにカスタマイズすることができる適用範囲が広い設計を提供する。

M&CのBPHEsは熱伝達の義務の広いスペクトルのための最もコスト効率が高い解決である。

流れの主義

冷凍の適用のためのろう付けされた熱交換器の基本的な流れの主義は平行か斜めの流れ最も有効な熱伝達プロセスを達成するためにである。単一パスの設計ではすべての関係は取付けを非常に容易にさせている熱交換器の1つの側面にある。

コンデンサー-流れの主義

主要なコンポーネントは蒸化器のためのと同じである。冷却剤は熱いガスおよび開始として交換体の左上で十分に凝縮させるまでのチャネルの表面で凝縮するために入りそしてわずかにsubcooled。プロセスは「自由な凝縮」と呼ばれる。

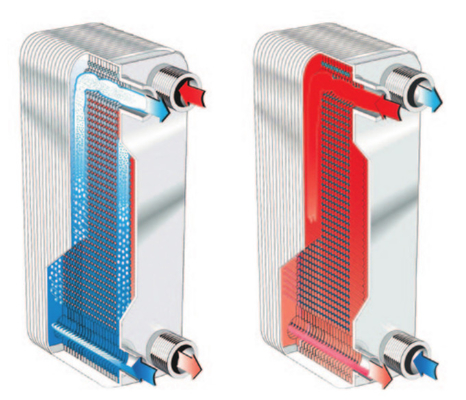

           流れの主義を示す蒸化器。                              流れの主義を示すコンデンサー

蒸化器-流れの主義

チャネルは波形の版の間で形作り、コーナーはように反対の方向の予備チャンネルを通る2つの媒体の流れ、常に整理される（現在の流れに逆らいなさい）。

二相冷却剤（蒸気+液体）は植物の作動条件によって蒸気質と交換体の左下書き入れる。

理由プロセスが「乾燥した拡張」となぜ呼ばれるかである液体段階の蒸発はチャネルの中で起こり、ある程度はの常に要求される過熱する。

蒸化器の実例で暗く、淡いブルーの矢は冷却する関係の位置を示す。冷却された流れである水（塩水）は反対チャネルの現在に逆らう;暗く、薄赤の矢は水（bruine）関係の位置を示す。

冷凍の適用の重要な部品

世界的、最大信頼性およびコスト効率のM&Cの高性能の冷凍の適用に義務の広い範囲のために取付けられているBPHEsの提供の高熱の移動の性能。

M&Cは極度な高圧BPHEsの完全な有価証券を提供する。それらはtranscritical二酸化炭素のすべての異なった適用、システムにとって理想的である。M&CのBPHEsが取付けられている冷凍の適用では、典型的な装置は下記のものを含んでいる:

スリラー

冷水か塩水を、乾燥するか、または水をまくために熱を拒絶する。水は異なったタイプの熱交換器を通した油圧装置によって冷暖房システムの空気を冷却するか、または製造業か工業プロセスを冷却するために運ばれる。2つの基本システムが普通スリラーを運転するのに使用されている:蒸気圧縮の冷凍サイクルに基づいて電動機によって、運転される圧縮機;または吸収のrefrigeraiton周期に基づいて熱主導のシステム（蒸気、燃焼天燃ガス）。

ヒート ポンプ

また逆周期で動くことができるタイプの水スリラーはまた水源のヒート ポンプを呼んだ。この場合主たる機能は水を熱して、乾燥するか、または水をまくために涼しいの拒絶している。熱くする水は空気か水をあたためる。熱くする水は空気調節のsustemの空気をあたためる。このシステムのもう一つの変化は熱を加えるか、または拒絶する地球か水表面を使用してひかれた源のヒート ポンプ、である。

冷凍の適用のBPHEs

BPHEは冷凍の適用の機能の範囲のための有効な解決である。これらのほとんどの公有地は2つの基本的な媒体から熱を移すことを含む:第一次液体として冷却剤（HFCか天燃ガス）および二次液体として水または塩水:

• 蒸化器、乾燥した拡張、冷水;
• 熱を水をまくために拒絶するか、または回復するコンデンサー;
• 水をまくべき部分的な熱回復のためのDesuperheater;
• エコノマイザ、冷却の液体の冷却剤および過熱の蒸気冷却剤。

他の可能な機能

• 井戸水を使用して液体の冷却剤を冷却するSubcooler。
• 希釈液を予備加熱するか、または集中された解決を事前に冷すのに吸収周期で使用される中間熱交換器。

なぜM&C BPHEsを選びなさいか。

• 一貫して品質が高いの密集した、耐久の設計;取付けの容易さ。
• 0.5-600KWからの冷却容量を提供するBPHEモデルの広範な範囲。
• M&Cのシステムは従来の配分組織をBPHEsと比較される熱伝達の表面の相当なセービングに与える。
• 有効な費用:BPHEsのコンパクト デザインによるスペース セービングはおよび管の熱交換器を殻から取り出すために比較した。
• 小さいによるremperatureの変更への急速な応答は容積を遅らせ、冷却する充満を下げる。
• 顧客の自身の指定へのカスタマイズされたBPHE構成のあらゆる義務のための最大限に活用された設計。
• あらゆるBPHEは配達の前にテストされる圧力および漏出であり最上質プロダクトを保障する。
• R & DのM&Cの連続的な投資は競争の解決を保障する。
